Leadshine ELM1H-1000MA80F + EL7-EC1000N
Leadshine ELM1H-1000MA80E + EL7-EC1000N
1000W EtherCAT Servo Sürücü + 23-Bit Encoderli Frenli Servo Motor Sistemi
Leadshine EL7-EC1000N EtherCAT servo sürücü ile ELM1H-1000MA80E servo motor, yüksek hassasiyet, güçlü dinamik performans ve gerçek zamanlı EtherCAT haberleşme gerektiren CNC ve endüstriyel otomasyon uygulamaları için güçlü bir 1000W servo sistem kombinasyonu oluşturur.
EL7-EC1000N; 220VAC tek faz, 1000W nominal güç, EtherCAT haberleşme ve STO SIL3 Safe Torque Off güvenlik fonksiyonuna sahiptir.
ELM1H-1000MA80E ise 23-bit manyetik encoderli, frenli, 80 mm flanşlı ve IP67 koruma sınıfına sahip 1000W AC servo motordur. Motor 3.18 Nm nominal tork ve 9.54 Nm peak tork üretirken 6000 rpm maksimum hıza ulaşabilir.
Bu servo sistemini yalnızca ürün olarak sunmuyoruz.
TPA CNC / PLC kontrol sistemleri ile Leadshine EtherCAT servo sistemlerini entegre ederek komple CNC, Motion Control ve makine otomasyonu projeleri geliştiriyoruz.
EtherCAT • STO SIL3 • 1000W • 23-Bit Encoder • Frenli Motor • IP67 • TPA Entegrasyonu
Sol: Leadshine EL7-EC1000N EtherCAT Servo Sürücü
Sağ: Leadshine ELM1H-1000MA80E Frenli Servo Motor

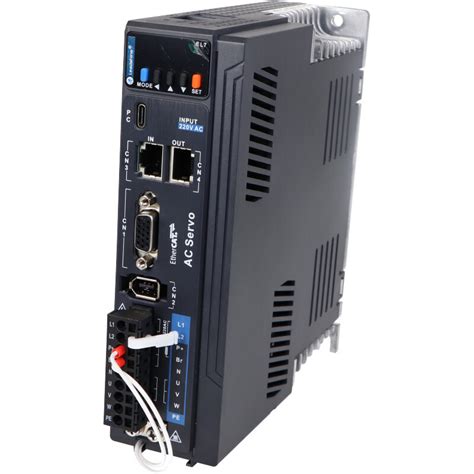

Leadshine EL7-EC1000N EtherCAT Servo Sürücü
EL7-EC1000N, Leadshine EL7 serisinin 1000W sınıfındaki EtherCAT AC servo sürücüsüdür.
Yüksek hassasiyetli pozisyon, hız ve tork kontrolü gerektiren CNC, robotik ve endüstriyel otomasyon uygulamaları için geliştirilmiştir.
EtherCAT haberleşme altyapısı sayesinde TPA CNC / PLC kontrol sistemleri ile gerçek zamanlı haberleşme kurulabilir ve çok eksenli senkron Motion Control sistemleri oluşturulabilir.
EL7-EC1000N Teknik Özellikleri
- Model: EL7-EC1000N
- Tip: AC Servo Sürücü
- Nominal Güç: 1000 W
- Besleme: 220 VAC – Tek Faz
- Nominal Akım: 7.5 Arms
- Peak Akım: 21.5 Arms
- Haberleşme: EtherCAT
- EtherCAT altyapısı: CoE / DSP402
- Güvenlik: STO – SIL3
- Dijital Giriş: 4 DI
- Dijital Çıkış: 3 DO
- 2 adet yüksek hızlı Touch Probe girişi
- USB Type-C tuning bağlantısı
- Dahili rejeneratif direnç
- Pozisyon kontrolü
- Hız kontrolü
- Tork kontrolü
- Zero Tracking Control
- Mekanik rezonans bastırma
- Titreşim bastırma
- Friction Compensation
- Auto Gain Adjustment
Leadshine resmi ürün verilerinde EL7-EC1000N için 1000W güç, 220VAC tek faz besleme, 7.5 Arms nominal / 21.5 Arms peak akım, EtherCAT, 4 DI, 3 DO ve STO SIL3 açıkça belirtilmektedir.
Leadshine ELM1H-1000MA80E Servo Motor
ELM1H-1000MA80E, Leadshine ELM1 serisinin 1000W, 23-bit manyetik encoderli ve frenli AC servo motorudur.
80 mm kompakt flanş yapısında yüksek tork yoğunluğu sağlayan motor; özellikle CNC makineleri, dikey eksenler, gantry sistemleri ve yüksek dinamik performans gerektiren otomasyon uygulamalarında kullanılabilir.
Motor üzerinde bulunan holding brake, enerji kesildiğinde veya servo devre dışı kaldığında yükün mekanik olarak tutulmasının gerekli olduğu eksenlerde önemli avantaj sağlar.
ELM1H-1000MA80E Teknik Özellikleri
- Model: ELM1H-1000MA80E
- Seri: ELM1
- Tip: AC Servo Motor
- Nominal Gerilim: 220 VAC
- Nominal Güç: 1000 W
- Flanş Ölçüsü: 80 mm
- Nominal Tork: 3.18 Nm
- Peak Tork: 9.54 Nm
- Nominal Hız: 3000 rpm
- Maksimum Hız: 6000 rpm
- Nominal Akım: 5.7 A
- Peak Akım: 21 A
- Encoder: 23-Bit Manyetik Encoder
- Encoder Çözünürlüğü: 8.388.608 pozisyon / tur
- Rotor Ataleti: 2.15 × 10⁻⁴ kg·m²
- Kutup Sayısı: 10
- Koruma Sınıfı: IP67
- Ağırlık: 3.4 kg
- Fren: Var
- Bağlantı: Direct Connector
Bu teknik değerler Leadshine’ın ELM1H-1000MA80E resmi ürün sayfasında doğrudan listelenmektedir.
23-Bit Encoder Hassasiyeti
8.388.608 Pozisyon / Motor Devri
ELM1H-1000MA80E servo motorda kullanılan 23-bit manyetik encoder, motorun bir tam mekanik devrini teorik olarak:
8.388.608 farklı pozisyona
ayırabilir.
Bu yüksek çözünürlük özellikle hassas CNC uygulamalarında;
düşük hızda düzgün hareket, yüksek pozisyonlama hassasiyeti, eksen takip performansı ve çok eksenli interpolasyon
açısından önemli avantaj sağlar.
Frenli Servo Motor Avantajı
ELM1H-1000MA80E modelinde holding brake bulunmaktadır. Leadshine modeli resmi olarak “with brake” şeklinde tanımlamaktadır.
Motor freni normal servo hareketini durdurmak için kullanılan dinamik bir fren değildir. Temel amacı, servo devre dışı kaldığında veya enerji kesildiğinde mekanik yükün istenmeyen şekilde hareket etmesini önlemeye yardımcı olmaktır.
Bu özellik özellikle;
CNC Z eksenleri
Dikey hareket sistemleri
Kaldırma mekanizmaları
Gantry uygulamaları
Yerçekimine karşı çalışan eksenler
için önemli avantaj sağlar.
Güçlü Tork ve Dinamik Performans
3.18 Nm Nominal Tork
Motor sürekli çalışma koşullarında 3.18 Nm nominal tork üretir.
9.54 Nm Peak Tork
Hızlanma ve kısa süreli yüksek yük gereksinimlerinde 9.54 Nm peak tork kapasitesine sahiptir.
Bu, nominal torkun yaklaşık 3 katı peak tork anlamına gelir.
3000 rpm Nominal Hız
CNC ve endüstriyel servo uygulamalarında geniş kullanım alanına sahip çalışma hızıdır.
6000 rpm Maksimum Hız
Hızlı pozisyonlama ve kısa makine çevrim süreleri gereken uygulamalarda yüksek dinamik performans sağlar.
EtherCAT Motion Control
EL7-EC1000N servo sürücünün EtherCAT altyapısı sayesinde TPA kontrol sistemi ile servo eksen arasında gerçek zamanlı dijital haberleşme kurulabilir.
EtherCAT üzerinden servo eksene ait;
Hedef pozisyon
Gerçek pozisyon
Hız
Tork bilgileri
Servo durumu
Alarm bilgileri
I/O durumları
Diagnostik bilgileri
kontrol sistemi tarafından izlenebilir ve yönetilebilir.
EL7-EC serisi CoE + EtherCAT DSP402 tabanlı haberleşme yapısını desteklemektedir.
TPA Kontrol Sistemleri ile Entegrasyon
Kontrolör + EtherCAT + Servo + Yazılım = Komple Sistem
Leadshine servo sistemlerini yalnızca motor ve sürücü olarak tedarik etmiyoruz.
TPA CNC ve PLC kontrol sistemlerini Leadshine EL7 EtherCAT servo sürücüler ile entegre ederek komple makine otomasyonu ve Motion Control sistemleri geliştiriyoruz.
TPA kontrol sistemi EtherCAT Master olarak servo sürücüleri yönetirken; CNC hareketleri, PLC sekansları, I/O sistemi ve makinenin uygulamaya özel yazılımı aynı kontrol mimarisi içerisinde çalışabilir.
Projelerimiz kapsamında:
TPA CNC / PLC kontrol sistemi entegrasyonu
EtherCAT network kurulumu
Servo motor ve sürücü seçimi
Servo boyutlandırma
Servo parametrizasyonu
Servo tuning
I/O entegrasyonu
PLC yazılım geliştirme
CNC ve Motion Control yazılım geliştirme
Operatör arayüzü geliştirme
Makine sekanslarının hazırlanması
Alarm ve diagnostik sistemi
Devreye alma
Yeni makine projeleri
CNC retrofit ve modernizasyon projeleri
gerçekleştirebiliyoruz.
Biz yalnızca komponent tedarikçisi değil, sistem entegratörüyüz.
Makinenin gerçek performansını;
TPA Kontrol Sistemi + EtherCAT + Leadshine Servo + Mekanik Sistem + Yazılım
birlikte belirler.
EL7-EC1000N + ELM1H-1000MA80E Kombinasyonunun Avantajları
1000W Servo Gücü
Yüksek tork gerektiren CNC ve otomasyon eksenleri için güçlü bir çözüm.
23-Bit Encoder
8.388.608 pozisyon/tur teorik çözünürlük ile yüksek hassasiyet.
3.18 Nm Nominal Tork
Sürekli çalışma koşullarında güçlü tork üretimi.
9.54 Nm Peak Tork
Hızlanma ve kısa süreli yüksek yük ihtiyaçlarında yaklaşık 3 kat tork kapasitesi.
6000 rpm Maksimum Hız
Hızlı pozisyonlama ve yüksek dinamik performans.
Frenli Motor
Dikey veya yükün tutulmasının gerekli olduğu eksenlerde önemli avantaj.
IP67
Endüstriyel makine ortamlarında yüksek koruma sınıfı.
EtherCAT
Gerçek zamanlı çok eksenli haberleşme.
STO SIL3
Modern makine güvenlik mimarilerine entegrasyon.
Kullanım Alanları
CNC Router Sistemleri
X, Y, Z ve yardımcı eksenlerde yüksek hassasiyetli servo kontrolü.
3 / 4 / 5 Eksen CNC Sistemleri
Çok eksenli interpolasyon ve koordineli hareket gerektiren CNC uygulamaları.
CNC Z Eksenleri
Frenli motor yapısı sayesinde dikey eksen uygulamalarında avantaj sağlar.
Gantry Sistemleri
Yüksek hız, ivmelenme ve senkronizasyon gerektiren portal makineleri.
Ahşap İşleme Makineleri
CNC router, nesting, drilling ve özel işleme makineleri.
Robotik Sistemler
Hızlı ve tekrarlanabilir servo hareket gerektiren uygulamalar.
Dijital Baskı Makineleri
Baskı prosesi ile senkron çalışan hassas servo eksenleri.
Otomatik Yükleme ve Boşaltma
Servo kontrollü transfer, kaldırma ve pozisyonlama uygulamaları.
Özel Makine Otomasyonu
EtherCAT ve gelişmiş Motion Control gerektiren projeye özel makineler.
Yeni Makine Projeleri
Yeni bir makine geliştirirken servo sistemini yalnızca motor gücüne göre seçmiyoruz.
Makinenin;
hareket eden kütlesi
maksimum hızı
ivmelenmesi
hareket mesafesi
redüktör oranı
mekanik aktarım sistemi
yük ataleti
çalışma çevrimi
birlikte değerlendirilmelidir.
Bu bilgiler doğrultusunda doğru Leadshine servo motor ve sürücü kombinasyonunu belirleyerek TPA tabanlı kontrol mimarisini birlikte oluşturabiliriz.
CNC Retrofit ve Modernizasyon
Mevcut CNC veya endüstriyel makinelerin eski servo ve kontrol altyapılarını modern EtherCAT teknolojisine dönüştürebiliyoruz.
Eski kontrol sistemi yerine;
TPA CNC Kontrol + EtherCAT + Leadshine EL7 Servo
mimarisi kullanılarak daha modern, servis edilebilir ve geliştirilebilir bir otomasyon altyapısı oluşturulabilir.
Sadece Servo Satmıyoruz
Bir makinenin iyi çalışması için yüksek kaliteli servo motor ve sürücü kullanmak tek başına yeterli değildir.
Kontrol sisteminin, servo sürücünün, motorun, mekanik yapının, EtherCAT ağının ve yazılımın birlikte doğru çalışması gerekir.
Bu nedenle TPA kontrol teknolojisini, Leadshine servo sistemlerini ve geliştirdiğimiz CNC / PLC yazılımını tek bir otomasyon çözümü içerisinde bir araya getiriyoruz.
Ürün Değil, Çalışan Makine Otomasyonu Sunuyoruz.
Projeniz İçin Doğru Servo Sistemini Birlikte Belirleyelim
Leadshine ELM1H-1000MA80E + EL7-EC1000N kombinasyonunun makineniz için doğru seçim olup olmadığını birlikte değerlendirebiliriz.
Makinenizin yük, hız, tork, redüktör oranı, hareket mesafesi, mekanik aktarım sistemi ve ivmelenme bilgilerini bize iletin.
Uygulamanıza uygun Leadshine servo motor, EL7 EtherCAT servo sürücü ve TPA kontrol sistemi mimarisini birlikte belirleyelim.
